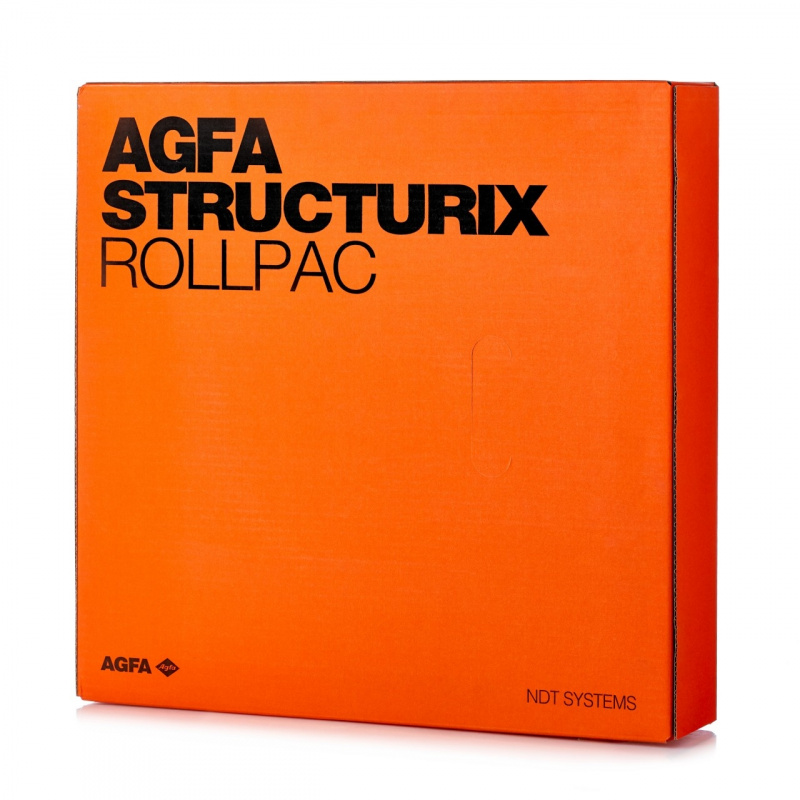

AGFA D5 RollPac 100мм х 90 мм
AGFA D5 RollPac — это рулонная рентгеновская пленка для промышленного неразрушающего контроля (НК). 📸 Она поставляется в светонепроницаемом, влаго- и жиростойком рулоне шириной 100 мм и длиной 90 м. Эта пленка предназначена для радиографического контроля протяженных объектов, таких как сварные швы труб, а также для получения панорамных снимков.
Принцип работы AGFA D5 RollPac 100мм х 90 мм
- Просвечивание: Рулон пленки RollPac обматывается вокруг контролируемого объекта (например, трубопровода). Затем объект просвечивается источником рентгеновского или гамма-излучения.
- Формирование изображения: Рентгеновские лучи проходят сквозь объект и воздействуют на пленку. Плотные участки материала поглощают больше излучения, оставляя на пленке светлые области. Дефекты (трещины, пористость, непровары) пропускают больше излучения, создавая на пленке темные области.
- Обработка: После экспозиции необходимый отрезок пленки отрезается от рулона и обрабатывается в проявочной машине или вручную в темной комнате, чтобы получить видимое изображение дефектов.
Особенности AGFA D5 RollPac 100мм х 90 мм
- Рулонная упаковка (RollPac): Главное преимущество — возможность использовать пленку любой длины, что идеально подходит для контроля протяженных объектов и панорамной радиографии.
- Высокое разрешение: Пленка AGFA D5 обладает мелкозернистой структурой и очень высоким разрешением, что позволяет выявлять даже самые мелкие дефекты.
- Высокая контрастность: Высокая контрастность делает изображение более четким, облегчая интерпретацию результатов.
- Свинцовые экраны (Pb): Часто пленка поставляется с интегрированными свинцовыми экранами (Pb), которые значительно повышают качество изображения за счет фильтрации рассеянного излучения.
Области применения AGFA D5 RollPac 100мм х 90 мм
Пленка AGFA D5 RollPac широко используется в:
- Нефтегазовая отрасль: Контроль сварных кольцевых и продольных швов трубопроводов.
- Машиностроение: Контроль сварных швов в сосудах высокого давления и резервуарах.
- Авиакосмическая промышленность: Проверка длинных деталей и конструкций.
